Капиллярный контроль (цветная дефектоскопия, ПВК)
в Кемерове
Выявление поверхностных и сквозных дефектов сварных швов с выездом лаборатории.
Капиллярный контроль (контроль проникающими веществами, ПВК) — метод неразрушающего контроля, позволяющий выявлять поверхностные и сквозные дефекты в металлах и других материалах: трещины, поры, непровары, расслоения, холодные и горячие трещины. На производстве этот же метод часто называют цветной дефектоскопией (ЦД): дефект проявляется цветным индикаторным следом на фоне проявителя.
Принцип капиллярного контроля и цветной дефектоскопии
На контролируемую поверхность наносится пенетрант (проникающее вещество), проникающий в полости дефектов. После удаления излишков пенетранта с поверхности на объект наносится проявитель, который вытягивает пенетрант из дефектов, делая их видимыми — при цветной дефектоскопии в виде контрастного цветного индикаторного следа.
Как проводят капиллярный контроль
Шаг 1. Очистка образца и проверка компонентов
Перед нанесением пенетранта контролируемую поверхность очищают от загрязнений, а комплект материалов проверяют на пригодность к проведению капиллярного контроля.
Шаг 2. Удаление пенетранта
После выдержки излишки пенетранта удаляют с поверхности так, чтобы вещество осталось только в полостях дефектов. От правильности этой операции зависит качество проявления индикаторного рисунка.
Шаг 3. Сушка очистителя после удаления пенетранта
После удаления излишков пенетранта поверхность просушивают: очиститель должен полностью высохнуть, прежде чем наносить проявитель. Влажная поверхность снижает чувствительность контроля.
Шаг 4. Нанесение проявителя
На сухую поверхность наносят проявитель тонким равномерным слоем. Он вытягивает пенетрант из полостей дефектов и делает индикаторный рисунок видимым для оценки.
Шаг 5. Сушка проявителя и обнаружение индикаторного следа
После нанесения проявитель просушивают и наблюдают за появлением индикаторного следа на образце. По характеру рисунка оценивают наличие и характер поверхностных дефектов.
Контроль реальной детали
Те же операции, что на контрольном образце, выполняют на готовом изделии — трубе 32×3. На видео — финальный этап: нанесение проявителя и появление индикаторного следа, выявляющего трещину.
Объекты контроля
- Сварные швы и соединения металлоконструкций
- Сосуды и ёмкости, в том числе на пищевых производствах
- Трубопроводы и фланцевые соединения
- Детали поковок и литья
- Ремонтные сварные соединения после монтажа
Преимущества цветной дефектоскопии (ПВК)
- Высокая чувствительность к поверхностным дефектам
- Наглядный цветной индикаторный след
- Возможность контроля на объекте заказчика
- Применим к различным металлам и сплавам
- Дополняет визуальный контроль (ВИК) и ультразвуковой контроль (УЗК)
Примеры работ — цветная дефектоскопия сварных соединений

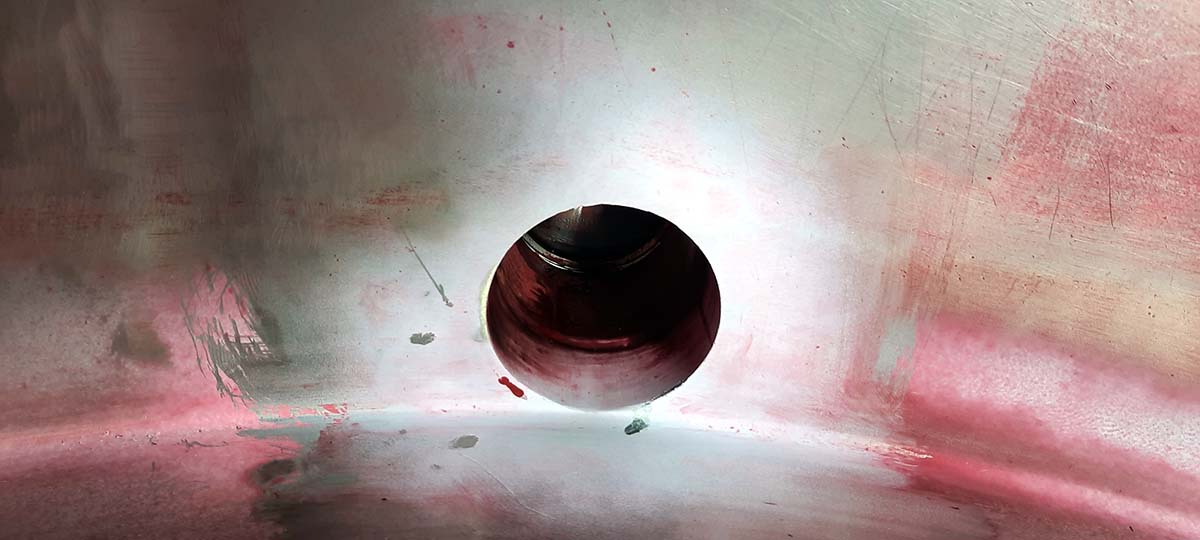

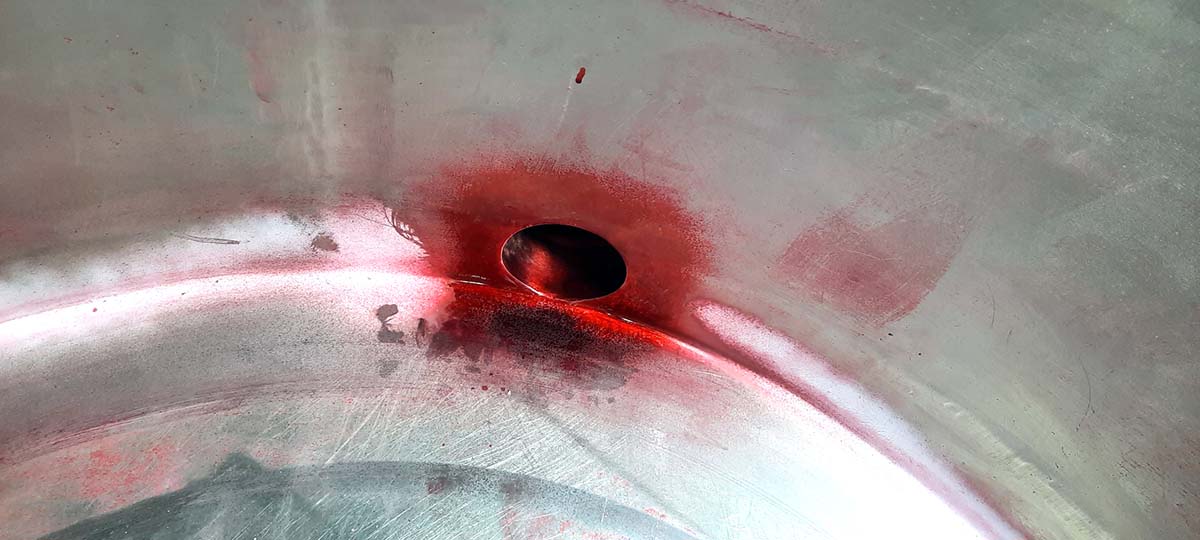

Капиллярный контроль (цветная дефектоскопия) сварного соединения ёмкости на пищевом производстве.
Часто задаваемые вопросы
Что такое капиллярный контроль (ПВК)?
Капиллярный контроль (контроль проникающими веществами, ПВК) — метод неразрушающего контроля для выявления поверхностных и сквозных дефектов: трещин, пор, непроваров, расслоений. На поверхность наносят пенетрант, затем проявитель, который делает дефекты видимыми. На практике метод часто называют цветной дефектоскопией.
Цветная дефектоскопия и капиллярный контроль — это одно и то же?
Да, по сути это один метод. Цветная дефектоскопия (ЦД) — способ капиллярного контроля, при котором дефект проявляется цветным индикаторным следом на фоне проявителя. Термины «капиллярный контроль», «ПВК», «контроль проникающими веществами» и «цветная дефектоскопия» на практике обычно обозначают одну и ту же услугу.
Какие дефекты выявляет ПВК?
Метод выявляет дефекты, выходящие на поверхность: трещины (в том числе холодные и горячие), поры, непровары, расслоения и другие полости, открытые на контролируемой стороне изделия.
На каких объектах применяют капиллярный контроль?
Сварные швы металлоконструкций, сосуды и ёмкости (включая пищевые производства), трубопроводы и фланцевые соединения, поковки и литьё, ремонтные сварные соединения после монтажа.
Чем ПВК отличается от ВИК и УЗК?
ВИК оценивает поверхность глазом и измерительными средствами. ПВК (цветная дефектоскопия) выявляет тонкие поверхностные и сквозные дефекты с помощью пенетранта. УЗК ищет внутренние (объёмные) дефекты. Методы часто применяют вместе для полной картины качества.
Нужна ли аттестация для ПВК?
Да. Контроль выполняют аттестованные специалисты аттестованной лаборатории неразрушающего контроля с поверенным оборудованием и оформлением официального заключения.
Можно ли провести цветную дефектоскопию с выездом на объект в Кемерове?
Да. Лаборатория MakeevLab выполняет капиллярный контроль (цветную дефектоскопию, ПВК) с выездом на объект в Кемерове и других городах. Стоимость зависит от объёма работ — рассчитать можно в калькуляторе или по заявке.
Лаборатория неразрушающего контроля в Кемерове
Лаборатория MakeevLab выполняет капиллярный контроль и цветную дефектоскопию (ПВК) с выездом на объект в Кемерове и других городах. Аттестованные специалисты, поверенное оборудование, официальное заключение по результатам контроля. Для расчёта стоимости воспользуйтесь калькулятором или свяжитесь с нами. Также выполняем ВИК, УЗК и поиск течей (ПВТ).
